Part 1 光学镀膜行业背景介绍
<
Part 2 光学镀膜行业的量测意义
<
Part 3光学镀膜行业的测量解决方案
<
光学镀膜是现代光学产业的核心支撑技术，它依托真空溅射、蒸发镀膜、原子层沉积（ALD）等精密工艺，在玻璃、树脂、晶体及显示面板等基材表面制备多层纳米级薄膜，通过精确调控膜层厚度、折射率与堆叠结构，实现增透、减反、高反、滤光、隔热、抗眩光等关键光学功能。其应用覆盖消费电子、车载光学、半导体、激光器件、AR/VR、航空航天及医疗影像等领域，既是现代光学系统稳定运行的基础，也是提升高端制造产品性能与附加值、推动产业升级的核心环节。因此，光学镀膜拥有重大的产业价值与战略意义，对提升国家高端装备水平、科研创新能力及推动节能智能产业发展，具有不可替代的作用。
光学薄膜利用薄膜干涉原理调控光场：当光波在薄膜中传播时，由于薄膜厚度与折射率的不同，会在薄膜上下表面产生多光束干涉效应。这种干涉会改变光波的传播特性，包括透射率、反射率和吸收率。因此，通过精确设计薄膜的厚度与折射率，可以有效调控光波的传播行为，如下图1。

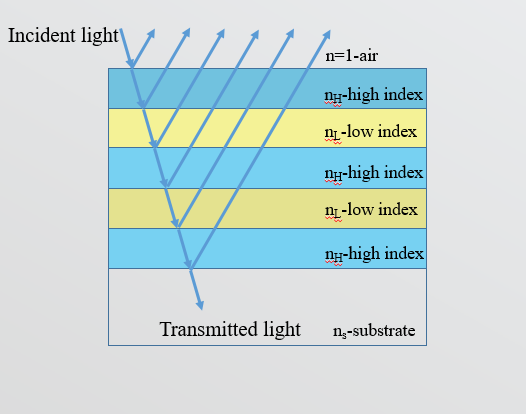

图1 光学镀膜传递矩阵
光学镀膜测量是光学设计→工艺验证→量产控制→失效分析的全链条支撑，核心是通过椭偏、干涉、分光光度等技术实现光学性能的精准把控，辅以机械与环境测试保障可靠性。针对超薄膜、半导体等场景，光谱椭偏仪是首选工具。

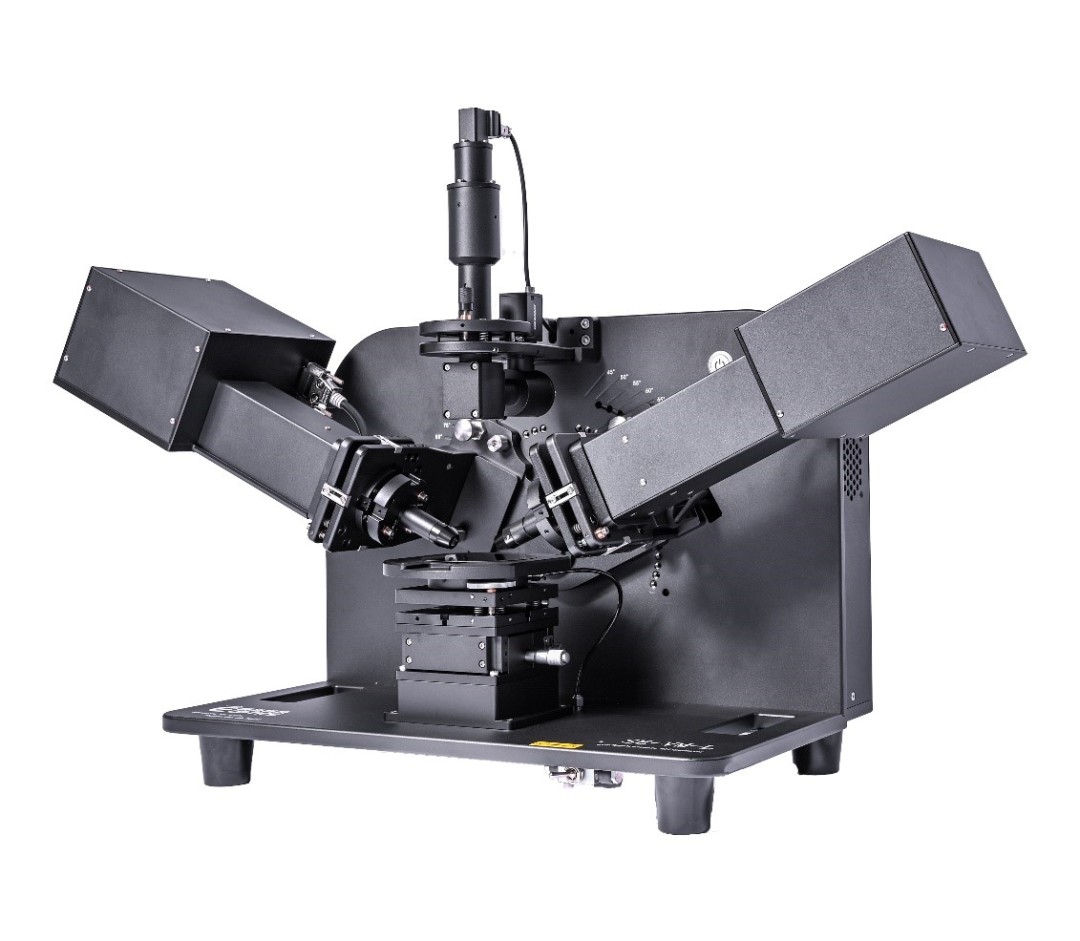

实物展示
椭圆偏振光谱法是一种物理测量方法，即使用椭偏仪（SE）来获取薄膜的厚度和光学常数。具有无损伤样件、灵敏度高和量测速度快等优点，可精确地表征介质膜（如SiOx、SiNx等）、光电性能优异的氧化铟锡（ITO）、聚酰亚胺（PI）以及非晶硅（a-Si）等单层或多层薄膜的膜厚及材料的光学特性（如折射率、组分、各向异性和均匀性）,是一种可以满足以上量测需求的解决方案。
型号 | SE-VM-L |
光斑大小 | 微光斑：200μm |
测量光谱 | 4*4阶穆勒矩阵 |
波段 | 380-1000nm （支持扩展至210-2500nm） |
单次测量时间 | 1-8s |
入射角 | 手动变角45-90°，5度间隔 |
找焦方式 | 手动找焦 |
支持样件尺寸 | 2寸-8寸 |
产品优势 | 超高性价比光学椭偏测量解决方案，紧凑集成化，人机交互设计，使用便捷。 |
样件膜层结构和实测数据
01
利用金属薄膜的高消光系数特性，在玻璃基底上通过真空镀膜工艺制备超薄金属膜层，可在可见光及红外波段实现高反射率（HR），是制备反射镜、高反镜、光学反射器件的经典方案。
图2 结构示意图
利用椭偏仪可测量金属薄膜厚度、折射率及消光系数等，并根据测量结果逆向仿真出反射率，实现工艺监控。椭偏分析数据分别如图3、图4所示，根据椭偏测量数据仿真反射率达到95%，如图5所示，与工艺预期值相符。

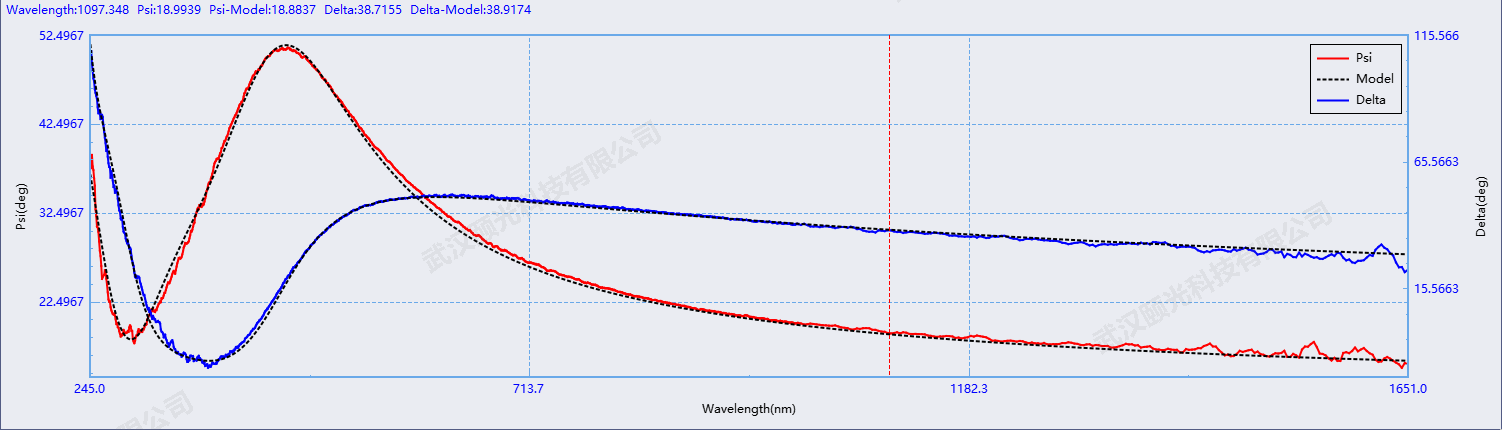

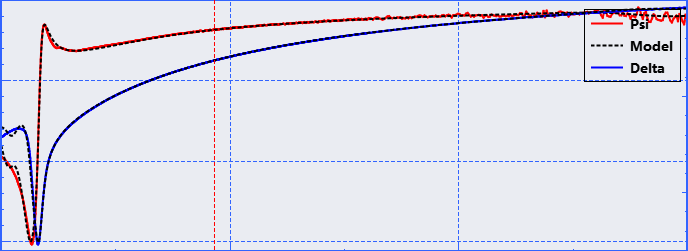

图3 椭偏拟合曲线

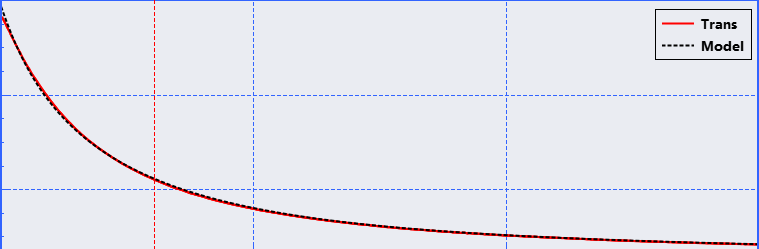

图4 透过率拟合曲线
图5 仿真反射率曲线
02
对TiO2/Al2O3通用叠层膜系进行建模测量，其结构示意图见图6。

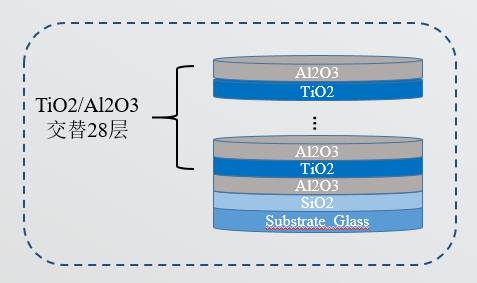

图6 膜系结构示意图
椭偏光谱拟合结果如图7所示，使用椭偏建模软件仿真得到的透过率如图8所示。将高折射率的 TiO₂ 与低折射率的 Al₂O₃ 交替叠加构成多层膜系，通过调控各膜层的光学厚度，使特定波段的光满足相长干涉条件，从而实现该波段的高透过率。

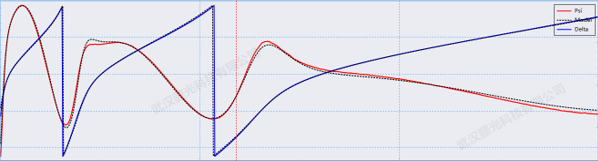

图7 椭偏拟合曲线
图8 仿真透过率曲线
03
Al2O3水解后表面会形成纳米级的微细孔洞和棱柱结构，这些结构会对光线进行多次反射和折射，使光线在材料中传播距离增加，表面反射率降低。膜系结构如下图9所示。
图9 膜系结构示意图
椭偏拟合曲线如图10所示，仿真透过率如图11所示，可见光仿真透过率达到85%，与设计值相符。
图10 椭偏拟合曲线

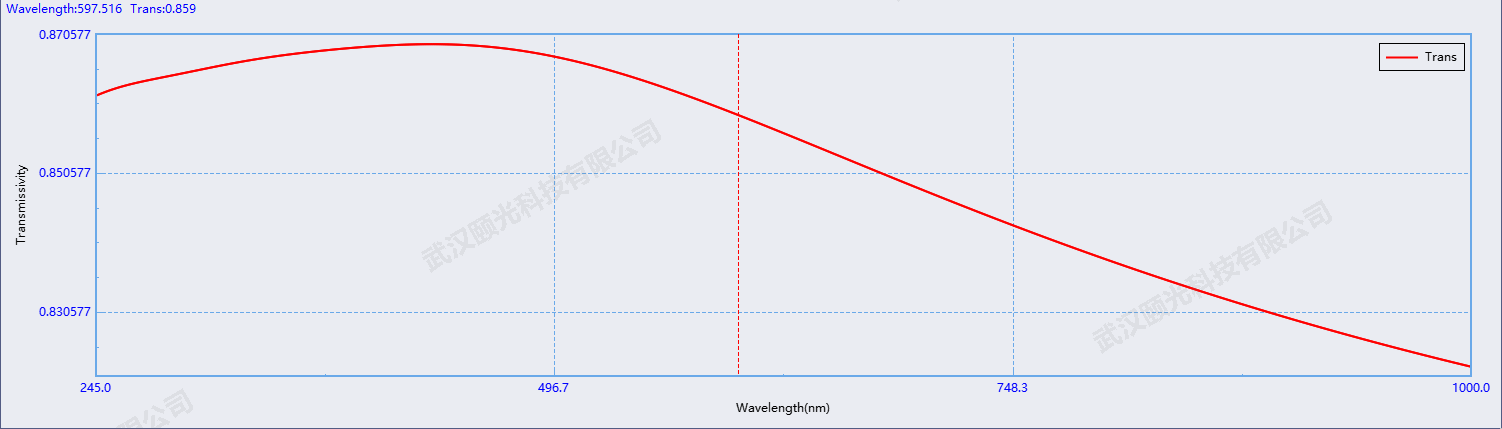

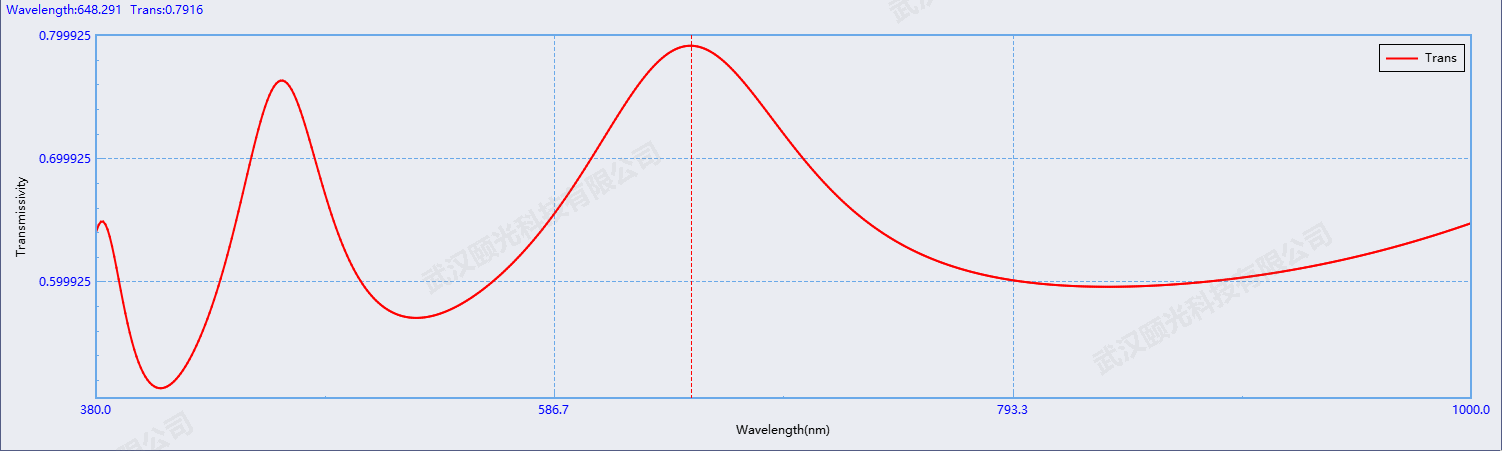

图11 仿真透过率曲线
